Hei acolo! În calitate de furnizor de LED -uri SMD 2020, sunt super stocat să vă împărtășesc cum să instalați aceste mici puteri. LED -urile SMD 2020 sunt destul de nemaipomenite - sunt mici, energie - eficiente și pot adăuga o notă excelentă de iluminare la tot felul de proiecte. Indiferent dacă sunteți în DIY Electronics sau un profesionist în industria de iluminat, acest ghid vă va parcurge procesul de instalare pas cu pas.
Ce ai nevoie
În primul rând, să vorbim despre instrumentele și materialele de care veți avea nevoie. Veți avea nevoie de un fier de lipit. Asigurați -vă că este una de bună calitate, cu temperatura reglabilă. Nu -l vrei prea cald sau prea rece, deoarece asta poate încurca jobul de lipit. De asemenea, apucați niște sârmă de lipit. Cu cât este mai subțire, cu atât mai bine pentru aceste minuscule LED -uri SMD 2020. De asemenea, veți avea nevoie de o pereche de pensete fine - cu vârfuri pentru a gestiona LED -urile fără a le arunca. Și nu uitați de un suport de lipit pentru a vă menține fierul în siguranță atunci când nu îl utilizați.
Pregătirea spațiului de lucru
Înainte de a începe, este important să configurați un spațiu de lucru curat și bine. Vrei să poți vedea ce faci clar. Așezați -vă toate instrumentele și materialele într -un mod organizat, astfel încât să puteți ajunge cu ușurință la ceea ce aveți nevoie. Îmi place să folosesc un covoraș anti -static pentru a împiedica orice energie electrică statică să zboară LED -urile. Static poate deteriora aceste componente sensibile, așa că este mai bine să fii în siguranță decât să -mi pare rău.
Înțelegerea LED -ului SMD 2020
LED -ul SMD 2020 are o structură specifică. Este un dispozitiv de montare de suprafață, ceea ce înseamnă că este proiectat să fie montat direct pe suprafața unei plăci de circuit imprimat (PCB). Are doi sau mai mulți pini, în funcție de faptul că este un singur LED de culoare sau mai multe culori. Pinii sunt unde veți lipi pentru a -l conecta la PCB.
Pasul 1: Curățarea PCB -ului
Primul pas în procesul de instalare este curățarea PCB. Folosiți un alcool de curățare PCB sau izopropilic și o cârpă fără scame - pentru a șterge orice praf, murdărie sau oxidare pe plăcuțele unde veți lipi LED -ul. Plăcile curate asigură o conexiune electrică bună și o îmbinare puternică de lipit.
Pasul 2: Aplicarea fluxului
Odată ce PCB -ul este curat, aplicați o cantitate mică de flux pe plăcuțe. Fluxul ajută la lipit să curgă mai bine și previne oxidarea în timpul procesului de lipire. Puteți utiliza un stilou de flux sau o perie mică pentru a -l aplica. Doar un pic minuscul este suficient.
Pasul 3: Plasarea LED -ului
Acum vine partea complicată - plasând LED -ul pe tampoane. Folosiți -vă pensetele dvs. fine - cu vârf pentru a ridica LED -ul SMD 2020 și poziționa -l cu atenție pe plăcuțe. Asigurați -vă că pinii LED -ului se aliniază exact cu plăcuțele de pe PCB. Este o idee bună să dublați - verificați orientarea LED -ului, mai ales dacă este una mai multi -color.
Pasul 4: Lipirea primului pin
Încălziți fierul de lipit la temperatura corespunzătoare (de obicei în jur de 350 - 370 grade Celsius). Odată ce este cald, atingeți vârful fierului pe unul dintre pinii LED -ului și placa corespunzătoare de pe PCB. După o secundă sau două, hrăniți o cantitate mică de lipit pe articulație. Veți vedea că lipitul se topește și curge în jurul știftului și al tamponului. Asigurați -vă că articulația este netedă și strălucitoare.
Pasul 5: Verificarea alinierii
După lipirea primului pin, luați un moment pentru a verifica dacă LED -ul este încă aliniat corespunzător. Dacă este în centru, puteți utiliza fierul de lipit pentru a re -încălzi articulația și a aruncat ușor LED -ul în poziția corectă cu penseta ta.
Pasul 6: Soluționarea pinilor rămași
Odată ce primul știft este lipit în siguranță și LED -ul este aliniat, treceți la pinii rămași. Repetați procesul de lipit pentru fiecare pin, asigurându -vă că acordați fiecărei articulații suficient timp pentru a se răci înainte de a trece la următorul.
Pasul 7: Curățarea articulațiilor de lipit
După ce toți pinii sunt lipiți, folosiți o fitil de lipit sau o pompă de desoliderare pentru a îndepărta orice exces de lipit. Apoi, curățați articulațiile de lipit cu alcool izopropilic pentru a îndepărta orice reziduu de flux. Acest lucru ajută la prevenirea coroziunii și asigură o conexiune de lungă durată.
Pasul 8: Testarea LED -ului
Odată ce lipirea este terminată și îmbinările sunt curate, este timpul să testați LED -ul. Conectați PCB la o sursă de alimentare și vedeți dacă LED -ul se aprinde. Dacă nu, verificați dacă există articulații de lipit rece sau pini nealiniați. Este posibil să fie nevoie să re -încălziți și să redactați îmbinările, dacă este necesar.
Alte produse conexe

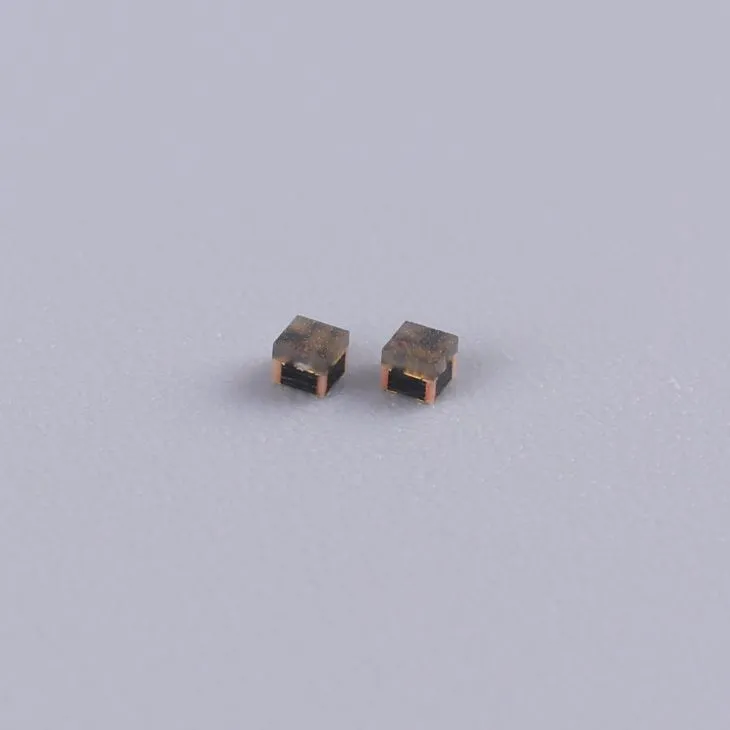

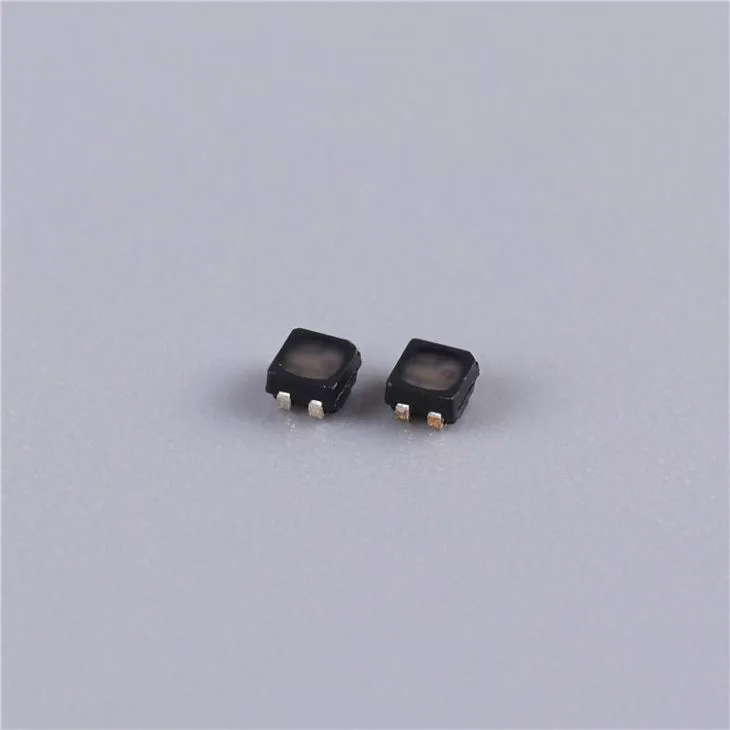

Dacă sunteți interesat să explorați alte tipuri de LED -uri, oferim și câteva alternative grozave. Vezi -neTri Color 1010 RGB LED, care este perfect pentru crearea de efecte dinamice de iluminare.1515 LED RGBeste o altă opțiune cu o dimensiune puțin mai mare, dar încă împachetează un pumn din punct de vedere al luminozității. Și pentru cei care caută un factor de formă diferit,SMD 3535 LED TRICOLOReste o alegere excelentă.
Concluzie și apel la acțiune
Instalarea LED -urilor SMD 2020 ar putea părea un pic descurajant la început, dar cu instrumentele potrivite, puțină răbdare și urmând acești pași, veți putea să o faceți ca un profesionist. Indiferent dacă lucrați la un proiect mic de bricolaj sau la o instalație de iluminat la scară largă, LED -urile noastre SMD 2020 sunt o alegere excelentă.
Dacă sunteți interesat să achiziționați LED -uri SMD 2020 sau oricare dintre celelalte produse ale noastre, nu ezitați să vă adresați mai multe informații și să discutați nevoile dvs. specifice. Suntem întotdeauna fericiți să vă ajutăm să găsiți cele mai bune soluții de iluminat pentru proiectele dvs.
Referințe
- „Manual de tehnologie de montare de suprafață” de IPC
- Diverse resurse online privind lipirea electronică și instalarea LED.
